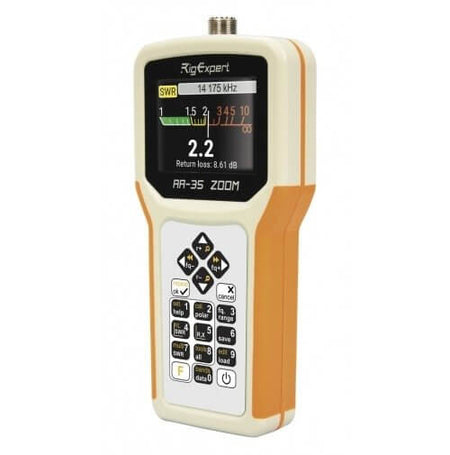

RigExpert AA-35 ZOOM 0.06-35MHz
Der AA-35 ZOOM ist ein tragbarer, selbstkalibrierender Analysator, der zur Messung des SWR (Stehwellenverhältnis), der Rückflussdämpfung, der Kabelverluste sowie anderer Parameter von Kabel- und Antennensystemen im Bereich von 60 kHz bis 35 MHz entwickelt wurde. mit unglaublicher ZOOM-Fähigkeit.
Die folgenden Aufgaben können mit diesem Analysegerät problemlos ausgeführt werden:
- Schnelles Auschecken einer Antenne
- Einstellen einer Antenne auf Resonanz
- Vergleich der Eigenschaften einer Antenne vor und nach einem bestimmten Ereignis (Regen, Hurrikan usw.)
- Koaxiale Stichleitungen herstellen oder deren Parameter messen
- Kabeltest und Fehlerortung, Messung des Kabelverlusts und der charakteristischen Impedanz
- Messung der Kapazität oder Induktivität von Blindlasten
Frequenzbereich: 0,06 bis 35 MHz
Frequenzeingabe: 1 kHz Auflösung
Messung für 25-, 50-, 75- und 100-Ohm-Systeme
SWR-Messbereich: 1 bis 100 im numerischen Modus, 1 bis 10 im Diagrammmodus
SWR-Anzeige: numerische oder analoge Anzeige
R- und X-Bereich: 0… 10000, -10000… 10000 im numerischen Modus, 0… 1000, -1000… 1000 im Diagrammmodus
Anzeigemodi:
SWR bei Einzelfrequenz
SWR, Rückflussdämpfung, R, X, Z, L, C und Phasenwinkel bei Einzelfrequenz
SWR-Karte, 100 Punkte
R, X-Diagramm, 100 Punkte
Nichtflüchtiger Speicher:
10 Steckplätze zum Speichern der Messergebnisse
HF-Ausgang:
Steckertyp: UHF (SO-239)
Form des Ausgangssignals: quadratisch, 0,06 bis 35 MHz
Ausgangsleistung: +13 dBm (bei 50 Ohm Last)
Leistung:
Zwei 1,5-V-Alkalibatterien Typ AA
Max. 4 Stunden kontinuierliche Messung, max. 2 Tage im Standby-Modus, wenn voll aufgeladene Batterien verwendet werden
Wenn der Analysator an einen PC oder einen Gleichstromadapter mit USB-Buchse angeschlossen ist, wird er von dieser Quelle mit Strom versorgt
Schnittstelle:
320 × 240 Farb-TFT-Display
6 × 3 Tasten auf der wasserdichten Tastatur
Mehrsprachige Menüs und Hilfebildschirme
USB-Verbindung zu einem PC
Abmessungen: 103 mm x 207 mm x 37 mm (4,1 Zoll x 8,1 Zoll x 1,4 Zoll)
Betriebstemperatur: 0… 40 ° C (32… 104 ° F)
Gewicht: 310 g (10,9 Unzen) ohne Batterien
