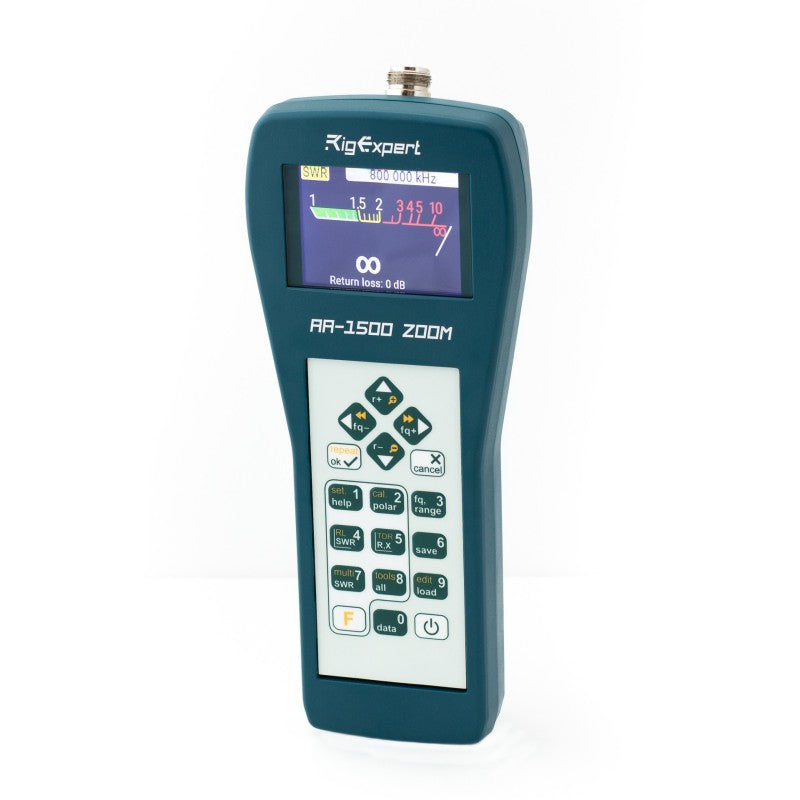

RigExpert AA-1500 ZOOM 0.1-1550MHz
- Rango de frecuencia: 0,1 a 1500 MHz
- Entrada de frecuencia: resolución de 1 kHz
- Medición para sistemas de 25, 50, 75, 100, 150, 200, 300, 450 y 600 ohmios
- Rango de medición de ROE: 1 a 100 en modo numérico, 1 a 10 en modo gráfico
- Rango R y X: 0… 2000, -2000… 2000
Rango de frecuencia: 0,1 a 1500 MHz
Entrada de frecuencia: resolución de 1 kHz
Medición para sistemas de 25, 50, 75, 100, 150, 200, 300, 450 y 600 ohmios
Rango de medición de ROE: 1 a 100 en modo numérico, 1 a 10 en modo gráfico
Rango R y X: 0… 2000, -2000… 2000
Modos de visualización: ROE, pérdida de retorno, R, X, Z, L, C, Magnitud y Ángulo de fase en una sola frecuencia, gráfico de ROE (100 puntos). Gráfico de ROE en bandas HAM fijas por regiones IARU (100 puntos), herramientas de cable (factor de velocidad y medidor de longitud de cable, sintonizador de cable, gráfico de pérdida de cable, gráfico de impedancia de cable), TDR
Calibración opcional de carga corta abierta en los modos de gráfico SWR, R, X o Smith / gráfico polar.
Salida RF:
- Tipo de conector: N
- Forma de la señal de salida: cuadrada, 0,1 a 200 MHz. Para frecuencias más altas, se utilizan armónicos de la señal principal.
- Potencia de salida: -10 dBm (a 50 ohmios de carga)
Poder:
- Tres pilas Ni-MH de 1,2 V, 1800 ... 3000 mAh, tipo AA
- Max. 3 horas de medición continua, máx. 2 días en modo de espera cuando se utilizan baterías completamente cargadas
- Cuando el analizador está conectado a una PC o un adaptador de CC con una toma USB, toma energía de estas fuentes
Interfaz:
- Pantalla TFT de 320 × 240 colores
- Teclas 6 × 3 en el teclado a prueba de agua
- Menús y pantallas de ayuda multilingües (inglés - español - japonés)
- Conexión USB a una computadora personal
- Bluetooth v. 4.2 (modo único, clase B)
Dimensiones: 23x10x5,5 cm (9x4x2 ”)
Temperatura de funcionamiento: 0… 40 ° C (32… 104 ° F)
Peso: 650 g (23 oz)
