Icom IC-7760 Émetteur-récepteur HF/50MHz 200W

Émetteur-récepteur HF/50 MHz 200 W avec panneau avant télécommandable via un câble LAN pour une utilisation et une installation flexibles.


L'IC-7760 est un émetteur-récepteur tous modes HF/50 MHz qui fonctionne en USB, LSB, CW, RTTY, PSK31/63, AM, FM.

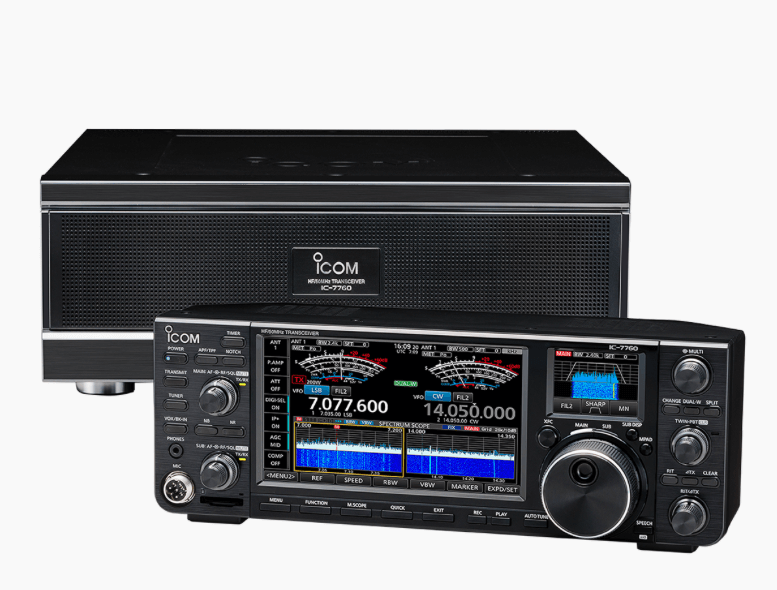

Il s'agit sans aucun doute d'un appareil innovant avec le panneau de commande séparé de l'unité RF.
Un câble LAN relie le panneau de commande à l'unité RF qui peut être placée dans une position distante, augmentant ainsi la flexibilité d'installation de l'appareil et réduisant les dimensions globales de votre poste d'exploitation.
Le câble LAN est fourni et est un câble normal que l'on trouve facilement dans le commerce (Cat5e ou supérieur).

L'IC-7610 peut également être connecté à un réseau local filaire.
Dans ce cas, la communication entre la centrale et l'unité RF dépend du réseau que vous utilisez (Gigabit Ethernet est requis).


L'IC-7760 dispose de deux récepteurs indépendants, de sorte qu'une section de récepteur n'a aucun effet sur l'autre, offrant ainsi une réception simultanée de deux signaux dans des bandes/modes différents avec des performances identiques.

Le double Spectrum Scope permet une visualisation simultanée des bandes MAIN et SUB permettant à l'opérateur de surveiller les mutations dans les deux bandes.

L'appareil adopte le système d'échantillonnage direct RF, dans lequel les signaux RF sont convertis directement en signaux numériques et traités par un FPGA (Field Programmable Gate Array). Ce système évite les distorsions non linéaires qui se produisent dans les étages de mixage lors du traitement du signal analogique.
De plus, l'unité DSP utilisée à la fois dans la partie RF et dans le panneau de commande peut gérer une commutation de chemin audio complexe en raison de diverses entrées et sorties, minimisant ainsi le retard dans un environnement LAN domestique.


Nous tenons également à souligner que le DIGI-SEL (Digital Pre-selector) est très efficace pour rejeter les signaux hors bande puissants tels que ceux des stations de radio.
Dans les modèles conventionnels (tels que IC-7851 ou IC-7610), le circuit DIGI-SEL est positionné immédiatement après l'entrée RF (antenne) pour éviter la distorsion du signal due aux interférences hors bande.
Même si le préampli était allumé, la quantité de bruit (sensibilité du récepteur) ne pourrait pas être améliorée, car DIGI-SEL présentait une perte d'insertion en raison de sa bande passante étroite.
Dans l'IC-7760, qui utilise un système d'échantillonnage direct, DIGI-SEL empêche le débordement (OVF) dû aux signaux hors bande indésirables plutôt qu'à la distorsion du signal, et le préamplificateur utilise le convertisseur A/D pour exploiter toute sa plage dynamique. .
Lorsque le préampli est activé dans l'IC-7760, le préampli améliore d'abord le signal prévu, puis DIGI-SEL filtre les signaux hors bande indésirables. Cela permet de faire fonctionner le préamplificateur avec DIGI-SEL.
Cet appareil utilise 15 filtres passe-bande (BPF) distincts dans les bandes HF qui atténuent efficacement toute interférence hors bande et empêchent tout débordement dans le convertisseur A/D.

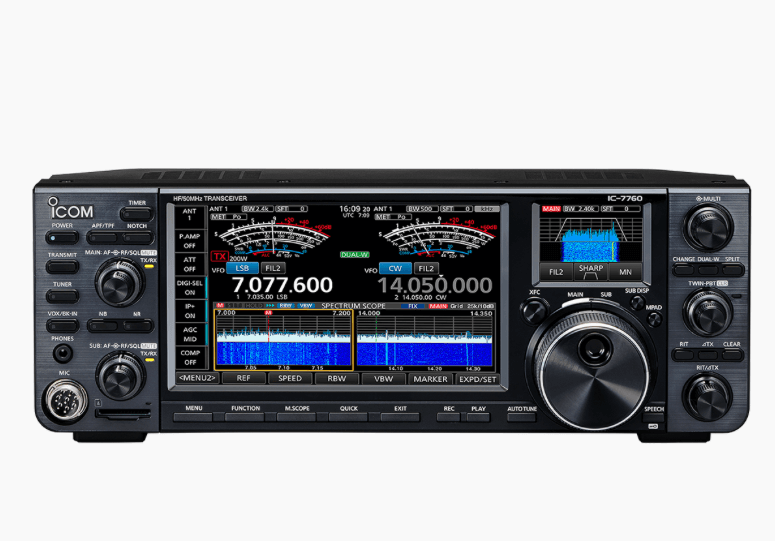

L'IC-7760 se distingue par ses deux écrans tactiles couleur haute résolution.
L'écran principal 7" affiche les principales informations nécessaires au fonctionnement de l'appareil, notamment les fréquences de fonctionnement MAIN/SUB, l'état de réglage/fonctionnement de chaque fonction, ainsi que le double Spectrum Scope, le S-meter et les messages d'avertissement. Décodage RTTY/PSK31/63.
L'écran secondaire de 2,4 pouces présente les paramètres de filtre, divers compteurs et un registre d'empilement de bandes.
L'écran « réglage du filtre » peut afficher la largeur de bande passante du filtre IF et la forme du filtre IF superposées au signal de bande passante du filtre IF.
L'appareil est équipé de deux haut-parleurs qui séparent l'audio MAIN/SUB respectivement en haut-parleurs gauche et droit, améliorant ainsi considérablement l'audio pendant le fonctionnement Dualwatch.
L'audio MAIN/SUB peut être réglé pour produire une sortie stéréo ou mono depuis l'un ou l'autre haut-parleur.
Grâce aux commandes sur l'écran, il sera possible de paramétrer les différentes fonctions avec simplicité et précision.
De plus, l'utilisation du bouton multifonction, en combinaison avec l'écran tactile, facilite encore davantage toute opération de recherche et de réglage.

Ce nouvel appareil est doté de la fonction DPD (Digital Pre-Distortion) qui permet de corriger la distorsion non linéaire au niveau de l'amplificateur final en appliquant au préalable une distorsion inverse.
Cela permet une transmission propre du signal tout en fournissant simultanément 200 W de puissance de sortie.
La fonction DPD fonctionne également à une sortie de 1 kW en combinaison avec le PW-2 (le câble de retour DPD OPC-2501 est requis pour une utilisation avec l'IC-PW2).
L'IC-7760 utilise un LDMOS-FET 450 W 65 V dans la section PA, combiné à un grand dissipateur thermique et un système de refroidissement efficace pour obtenir un excellent fonctionnement à pleine puissance de 200 W (200 W et 1 heure de transmission continue avec une entrée 100 V AC à une température ambiante de 25 ℃. ).
Un fonctionnement continu en mode FT8 est également possible.
La modulation et la conversion de fréquence sont effectuées par traitement du signal numérique, le convertisseur D/A produit directement la fréquence de transmission, obtenant ainsi le C/N de transmission le plus pur.
En utilisant des dispositifs FET de 450 W de sortie 200 W, le PA atteint d'excellentes caractéristiques IMD.


Le tuner d'antenne automatique intégré est un type de relais mécanique comme nouveauté pour nos modèles 200W.
Fournit un réglage plus rapide que le type de condensateur variable conventionnel.
Une fois réglées, les informations d'appairage sont automatiquement rappelées la prochaine fois que la fréquence est sélectionnée, facilitant les changements de bande en douceur et le fonctionnement multibande. Les autres fonctionnalités clés incluent la télécommande via IP via le logiciel RS-BA1 en option, un emplacement pour carte microSD pour le stockage de données, un convertisseur DVI-D grâce auquel diverses informations peuvent être affichées sur un moniteur externe, un port USB pour la connexion optionnelle du RC-28, un clavier, une souris et une clé USB, une fonction d'économiseur d'écran, un réglage automatique CW, un double préamplificateur, un contrôle de puissance dans tous les modes, 50 tonalités CTCSS, fonction de limite de puissance de transmission pour chaque bande et bien plus encore.

• Gamme de fréquences (MHz) Tx 0,1357 – 0,1378 MHz / 1,810 – 1,999 MHz / 3,500 – 3,800 MHz / 7,000 – 7,200 MHz / 10,100 – 10,150 MHz / 14,000 – 14,350 MHz / 18,068 – 18,168 MHz 21 / 0,000 – 21,450 MHz / 24,890 – 24,990 MHz / 28 000 – 29 700 MHz, 50 000 – 52 000 MHz
• Gamme de fréquences (MHz) Rx : 0,030 – 60,00 MHz (garanti 0,500 – 29,999 MHz et 50,000 – 54,000 MHz)
• Modes de fonctionnement : USB, LSB, CW, RTTY, PSK31/63, AM, FM
• Nombre de mémoires : 101 (99 régulières + 2 pour les scans)

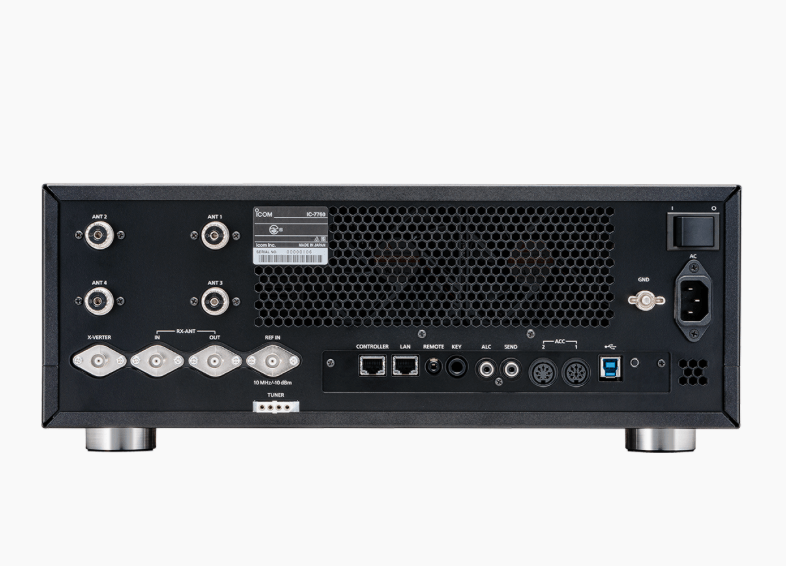

• Connecteurs d'antenne : 4 SO-239 (Tunner asymétrique 50Ω désactivé), 1 BNC (entrée/sortie antenne RX)
• Régime:
• Unité RF 90 ~ 264 V CA
• Panneau de commande 15 V CC ±0,75 V (avec BC-267E)
• Température de fonctionnement : 0°C + 50°C
• Dimensions (L × H × P) :
• Unité RF 425 x 149 x 442 mm
• Panneau de commande 340 × 118 × 103,5 mm
• Poids (environ) :
• Unité RF 15,8 kg
• Panneau de commande 2,3 kg
• Puissance de transmission (SSB/CW/FM/RTTY/PSK) : 1-200 W (HF/50 MHz)
• Puissance d'émission (AM) : 0,25-50 W (HF/50 MHz)
• Sortie audio (charge dist. 10 % 8Ω) : > 2,0 W
• Double écran tactile LCD couleur TFT haute résolution :
• Écran principal 7″
• Écran secondaire 2,4″
• Fonction économiseur d'écran
• Fonction double montre
• Réglage automatique CW
• Filtre audio Twin Peak pour le mode RTTY
• Possibilité de connecter 2 enceintes externes

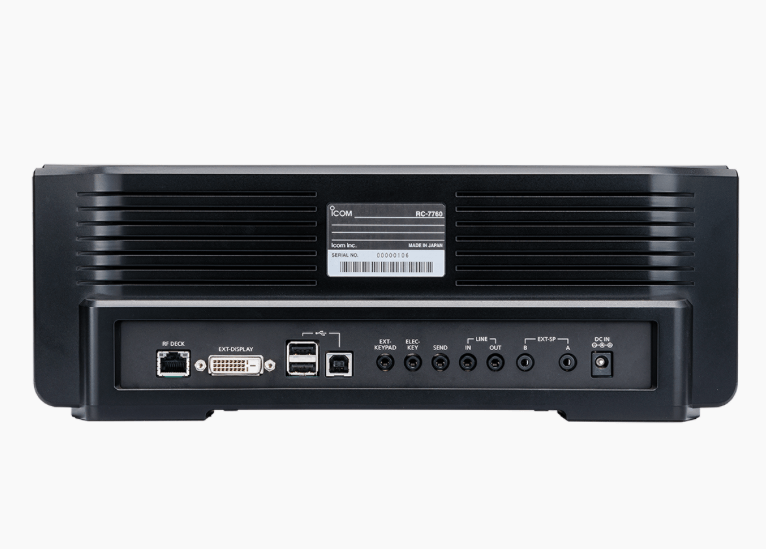

• Sortie vidéo DVI-D
• 50 tonalités CTCSS
• Contrôle du pitch CW de 300 Hz à 900 Hz (pas de 5 Hz)
• Fonction APF (Audio Peak Filter) forme, largeur et niveau AF du filtre réglables
• Encodeur et décodeur RTTY/PSK

Équipement

• Panneau de contrôle
• Cordon d'alimentation
• Adaptateur secteur BC-267E
• Manuel d'utilisation
• Câble Ethernet de 3,0 m
• Support de base MBF-7760C
• Divers connecteurs
