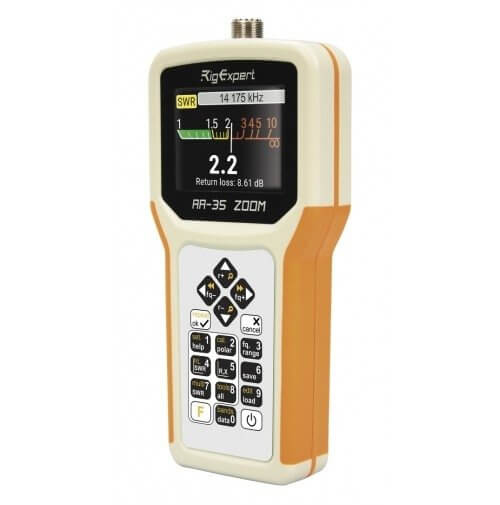

RigExpert AA-35 ZOOM 0.06-35MHz
L'AA-35 ZOOM est un analyseur portable auto-étalonné, conçu pour mesurer le SWR (rapport d'onde stationnaire), la perte de retour, la perte de câble, ainsi que d'autres paramètres des systèmes de câbles et d'antennes dans la plage de 60 kHz à 35 MHz, avec une capacité de ZOOM incroyable.
Les tâches suivantes sont facilement accomplies à l'aide de cet analyseur:
- Vérification rapide d'une antenne
- Accorder une antenne à la résonance
- Comparaison des caractéristiques d'une antenne avant et après un événement spécifique (pluie, ouragan, etc.)
- Faire des stubs coaxiaux ou mesurer leurs paramètres
- Test de câble et localisation des défauts, mesure de la perte de câble et de l'impédance caractéristique
- Mesure de la capacité ou de l'inductance des charges réactives
Gamme de fréquences: 0,06 à 35 MHz
Entrée de fréquence: résolution de 1 kHz
Mesure pour les systèmes 25, 50, 75 et 100 Ohm
Plage de mesure SWR: 1 à 100 en modes numériques, 1 à 10 en modes carte
Affichage SWR: indicateur numérique ou analogique
Gamme R et X: 0… 10000, -10000… 10000 en modes numériques, 0… 1000, -1000… 1000 en modes graphiques
Modes d'affichage:
SWR à fréquence unique
SWR, perte de retour, R, X, Z, L, C et angle de phase à fréquence unique
Graphique SWR, 100 points
Graphique R, X, 100 points
Une mémoire non volatile:
10 emplacements pour enregistrer les résultats de mesure
Sortie RF:
Type de connecteur: UHF (SO-239)
Forme du signal de sortie: carré, 0,06 à 35 MHz
Puissance de sortie: +13 dBm (à charge de 50 Ohm)
Puissance:
Deux piles alcalines de 1,5 V, type AA
Max. 4 heures de mesure continue, max. 2 jours en mode veille lorsque des batteries complètement chargées sont utilisées
Lorsque l'analyseur est connecté à un PC ou à un adaptateur CC avec prise USB, il est alimenté par ces sources
Interface:
Écran TFT 320 × 240 couleurs
6 × 3 touches sur le clavier étanche
Menus et écrans d'aide multilingues
Connexion USB à un ordinateur personnel
Dimensions: 103 mm x 207 mm x 37 mm (4,1 x 8,1 x 1,4 pouces)
Température de fonctionnement: 0… 40 ° C (32… 104 ° F)
Poids: 310 g (10,9 oz) sans piles
