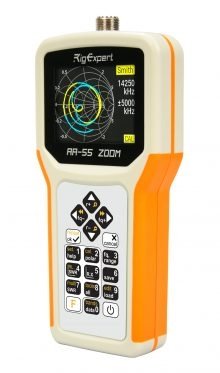

RigExpert AA-55 ZOOM 0.06-55MHz Analizzatore d'Antenna
L'analizzatore è progettato per misurare l'SWR (rapporto d'onda stazionaria), la perdita di ritorno, la perdita del cavo, nonché altri parametri di sistemi di cavi e antenne nella gamma da 60 kHz a 55 MHz.
Le seguenti attività possono essere eseguite facilmente utilizzando questo analizzatore:
- Check-out rapido di un'antenna
- Sintonizzare un'antenna sulla risonanza
- Confronto delle caratteristiche di un'antenna prima e dopo un evento specifico (pioggia, uragano, ecc.)
- Realizzazione di stub coassiali o misurazione dei loro parametri
- Test dei cavi e localizzazione dei guasti, misurazione della perdita del cavo e dell'impedenza caratteristica
- Misura di capacità o induttanza di carichi reattivi
Gamma di frequenza: da 0,06 a 55 MHz
Ingresso di frequenza: risoluzione 1 kHz
Misura per sistemi da 25, 50, 75, 100, 150, 200, 300, 450 e 600 Ohm
Intervallo di misurazione SWR: da 1 a 100 in modalità numerica,
Da 1 a 10 in modalità grafico
Display SWR: indicatore numerico o analogico
Intervallo R e X: 0… 10000, -10000… 10000 in modalità numerica,
0… 1000, -1000… 1000 in modalità grafico
Modalità di visualizzazione:
- SWR a frequenze singole o multiple

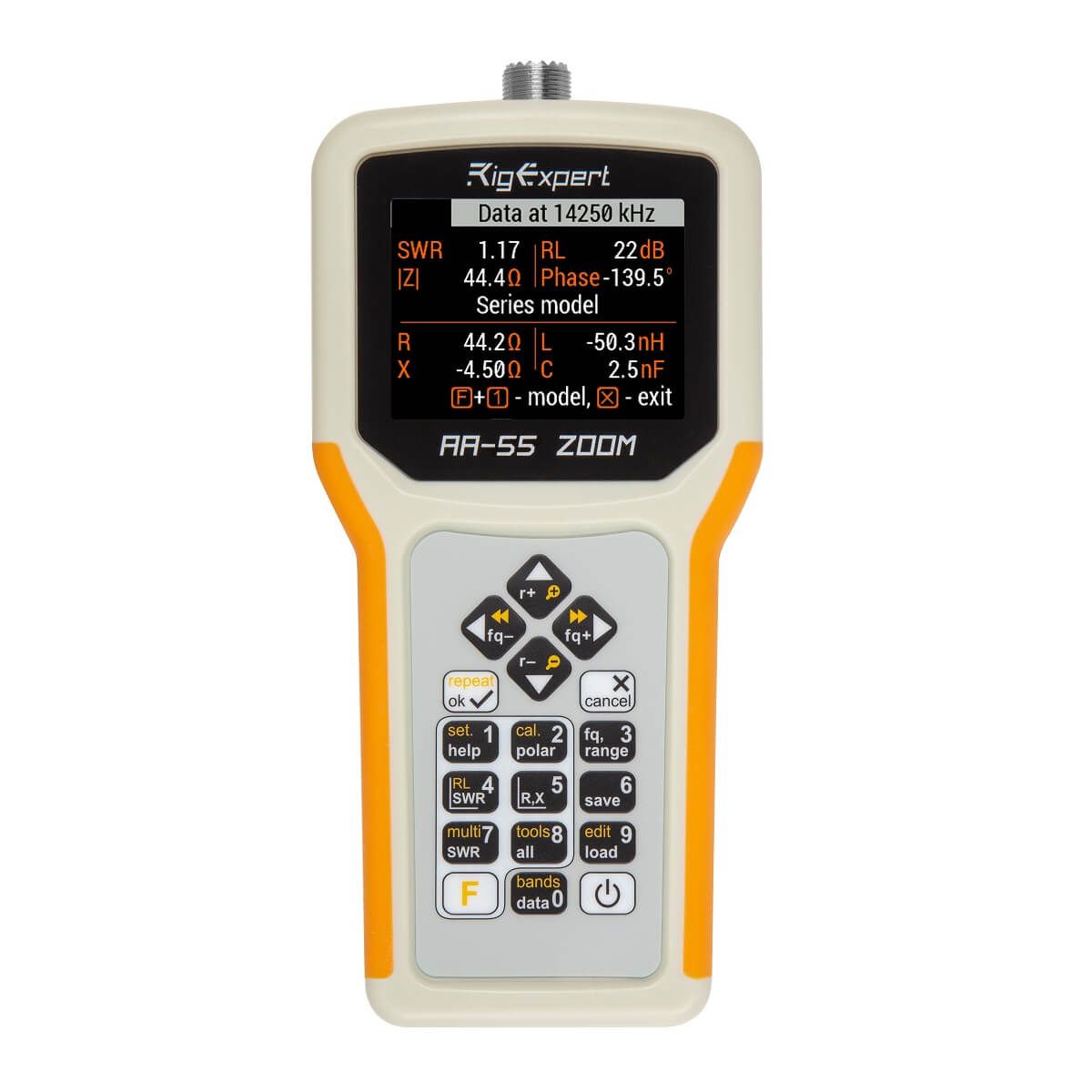

- SWR, perdita di ritorno, R, X, Z, L, C e angolo di fase a singola frequenza
- Grafico SWR, 100 punti
- Grafico R, X, 100 punti
- Grafico Smith, 100 punti
- Grafico della perdita di rendimento, 100 punti
- Strumenti per cavi (perdita e impedenza caratteristica)
Calibrazione opzionale a carico corto aperto.
Memoria non volatile:
- 10 slot per salvare i risultati della misurazione
Uscita RF:
- Tipo di connettore: UHF (SO-239)
- Forma del segnale di uscita: quadrato, da 0,06 a 55 MHz
- Potenza in uscita: +13 dBm (con carico di 50 Ohm)
Energia:
- Due batterie alcaline da 1,5 V, tipo AA
- Max. 4 ore di misurazione continua, max. 2 giorni in modalità stand-by quando vengono utilizzate batterie completamente cariche
- Quando l'analizzatore è collegato a un PC o un adattatore CC con presa USB, prende l'alimentazione da queste fonti
Interfaccia:
- Display TFT a colori 320 × 240
- 6 × 3 tasti sulla tastiera impermeabile
- Menu multilingue e schermate di aiuto
- Collegamento USB a un personal computer
Specifiche Bluetooth:
Specifica Bluetooth v.2.0, Classe B. Compatibile con Android OS ver. 4.0 e versioni successive.
Dimensioni: 103 mm x 207 mm x 37 mm (4,1 pollici x 8,1 pollici x 1,4 pollici)
Temperatura di funzionamento: 0… 40 ° C (32… 104 ° F)
Peso: 310 g (10,9 Oz) senza batterie
