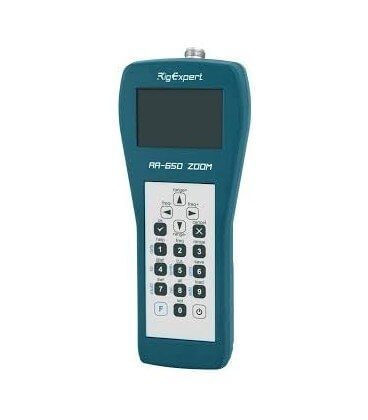

RigExpert AA-650 ZOOM 0.1-650MHz Analizzatore d'Antenna
Gamma di frequenza: da 0,1 a 650 MHz
Ingresso di frequenza: risoluzione di 1 kHz
Misura per sistemi da 25, 50, 75, 100, 150, 200, 300, 450 e 600 Ohm
Intervallo di misurazione SWR: da 1 a 100 in modalità numerica, da 1 a 10 in modalità grafico
Intervallo R e X: 0… 2000, -2000… 2000
Gamma di frequenza: da 0,1 a 650 MHz
Ingresso di frequenza: risoluzione di 1 kHz
Misura per sistemi da 25, 50, 75, 100, 150, 200, 300, 450 e 600 Ohm
Intervallo di misurazione SWR: da 1 a 100 in modalità numerica, da 1 a 10 in modalità grafico
Intervallo R e X: 0… 2000, -2000… 2000
Modalità di visualizzazione: SWR, perdita di ritorno, R, X, Z, L, C, ampiezza e angolo di fase a una singola frequenza, grafico SWR (100 punti). Grafico SWR a bande HAM fisse per regioni IARU (100 punti), Strumenti per cavi (fattore di velocità e misuratore della lunghezza del cavo, sintonizzatore Stub, grafico della perdita del cavo, grafico dell'impedenza del cavo), TDR
Calibrazione opzionale a carico corto aperto nelle modalità grafico SWR, R, X o Smith / polare.
Uscita RF:
- Tipo connettore: N
- Forma del segnale di uscita: quadrato, da 0,1 a 200 MHz. Per le frequenze più alte, vengono utilizzate le armoniche del segnale principale.
- Potenza in uscita: -10 dBm (con carico di 50 Ohm)
Energia:
- Tre batterie Ni-MH da 1,2 V, 1800… 3000 mAh, tipo AA
- Max. 3 ore di misurazione continua, max. 2 giorni in modalità standby quando vengono utilizzate batterie completamente cariche
- Quando l'analizzatore è collegato a un PC o un adattatore CC con una presa USB, prende l'alimentazione da queste sorgenti
Interfaccia:
- Display TFT a colori 320 × 240
- 6 × 3 tasti sulla tastiera impermeabile
- Menu multilingue e schermate di aiuto (inglese - spagnolo - giapponese)
- Connessione USB a un personal computer
- Bluetooth v. 4.2 (modalità singola, classe B)
Dimensioni: 23x10x5,5 cm (9x4x2 ")
Temperatura di funzionamento: 0… 40 ° C (32… 104 ° F)
Peso: 650 g (23 once)
